超声波清洗

什么是超声波清洗?

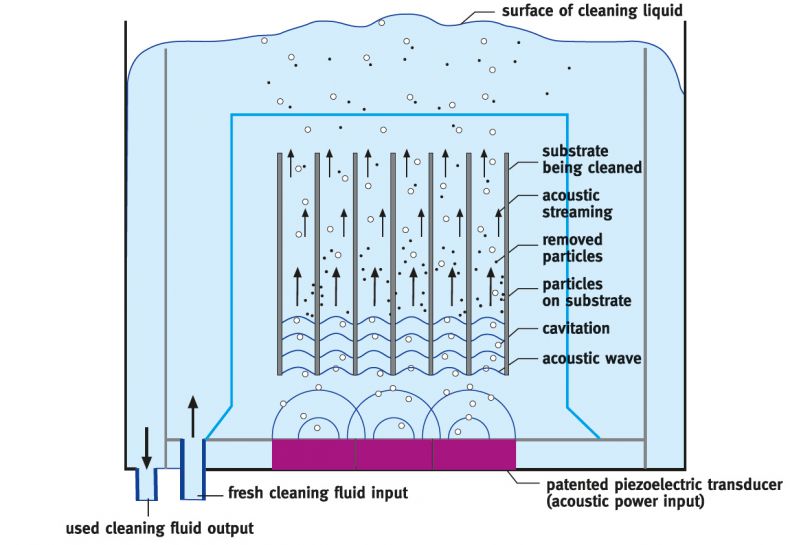

兆声波/超声波发生器将50/60赫兹的主电压转换为与换能器工作频率相对应的频率。压电换能器粘结在水槽外的板上,产生高频声波,在液体中传播。沿着波浪的每个点在最大和最小压力之间振荡。当最小压力低于液体的蒸气压时,液体中会形成气泡。当压力增加到最大压力时,气泡内爆,当流体冲入来填充破裂气泡留下的空隙时,会发出强烈的能量冲击波,这种效应被称为空化. 这种能量被称为空化能,非常适合于去除基底上的颗粒或污染物。



兆声与超声

不同的因素可以影响超声/兆声波过程中空化能量的强度,例如液体的表面张力或从基板到换能器的距离。然而,最关键的因素是声波的频率。

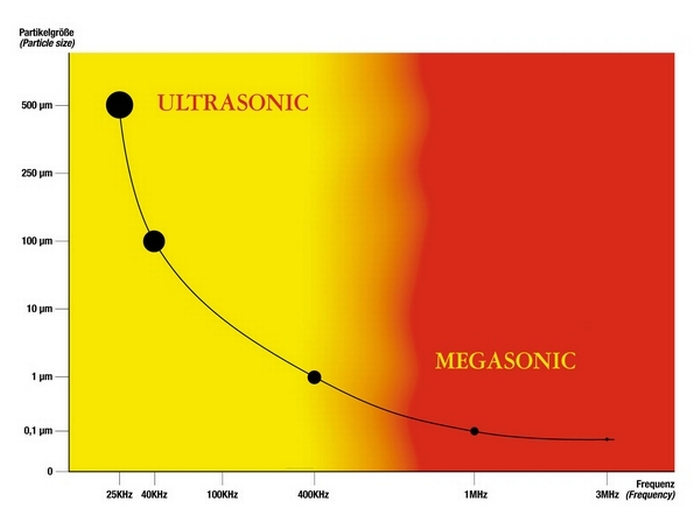

在典型的超声波清洗过程中,传感器的工作频率在25 kHz和100 kHz之间。这种较低的频率会产生直径达150µm的较大气泡,并在破裂时产生较高的空化能量。兆声波处理利用频率从400千赫到5兆赫。这些更高的频率产生更小的气泡,当它们破裂时,产生的空化能量也相应减少。超声清洗过程中产生的高空化能会破坏基体的敏感结构。由兆声波产生的更温和的清洁能源能够去除纳米范围内的颗粒,而不会损坏敏感设备。

频率为25kHz(内爆瞬间)的多个放大空泡



更多信息

“兆声波清洗是新的超声波清洗吗?”-这篇文章着眼于不同之处,并重点介绍了兆声波在半导体行业的应用:

“兆声波清洗是新的超声波清洗吗?”
